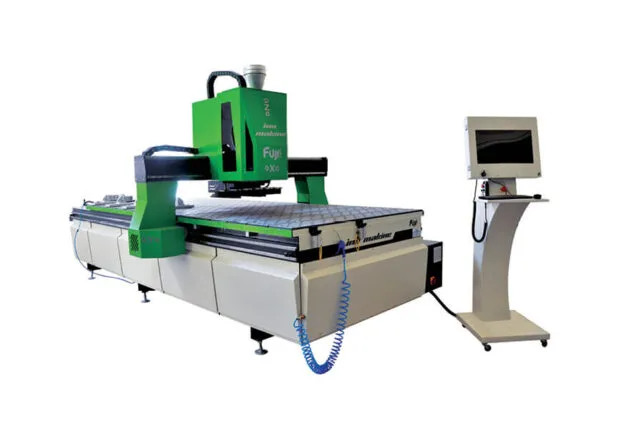

INO XQ 1640 | Κέντρο κατεργασίας πάνελ CNC

ALU

CNC Κέντρο κατεργασίας φύλλων αλουμινίου

Τέλεια κατεργασία του φύλλου στερεάς ALU 12 mm. Το ηλεκτροσυγκολλημένο ανθεκτικό σώμα μηχανής Ino Machinery είναι ικανό να επεξεργάζεται οποιοδήποτε είδος φύλλου αλουμινίου με την κατάσταση της λαβής τέχνης που διατηρείται από την πατενταρισμένη τεχνολογία κενού. Ο άξονας υψηλής ταχύτητας 12 kW με 24.000 rpm κόβει το φύλλο τόσο λείο ώστε η επιφάνεια κοπής φαίνεται απλά εκπληκτική. Διάφορα είδη επεξεργασίας ΑΛΟΥΜΙΝΙΟΥ διατίθενται μέσω των τεχνολογιών CNC της Ino Machinery. Η INO είναι κατασκευάστρια μηχανών με έδρα την Τουρκία χρησιμοποιώντας την τεχνολογία αιχμής που εξυπηρετεί τη βιομηχανία αλουμινίου.

Ιδιότητες προϊόντος

Τα CNC μηχανήματα εργασίας επιτροπής ειδικεύονται για την κατεργασία σύνθετων πάνελ αλουμινίου.
Στην αγορά καλούνται επίσης ως πίνακες ΑΚΕ ή ACM.
Η μηχανή πρώτα αυλακώνει και στη συνέχεια κόβει τα σύνθετα πάνελ αλουμινίου χρησιμοποιώντας κομμάτια κοπής χρησιμοποιώντας 2 κινητήρες ατράκτου υψηλής ταχύτητας, σφιγκτήρες τα πάνελ με σκούπα με ένα τραπέζι κενό και αντλία κενού, εξάγει το swarf που βγαίνει από το πάνελ από ένα σύστημα εξαγωγής σκόνης.
Όλοι οι άξονες κινούνται σε γραμμικούς οδηγούς και κινούνται από σερβοκινητήρες με μειωτήρες που ελέγχονται από έναν πραγματικό ελεγκτή CNC.
Η μηχανή μπορεί να επεξεργαστεί υλικά ελαφρών κραμάτων όπως: σύνθετα πάνελ αλουμινίου, HPL, πάνελ αλουμινίου έως 20 mm πάχους τοίχου, βακελίτη, χαλκού, ακρυλικού, plexi-glass και κλπ.
Η μηχανή έχει ένα πολύ τεχνολογικό πίνακα σκουπίσματος κατασκευασμένο από πλαστικό.
Ο χρήστης δεν χρειάζεται να απομονώσει τον πίνακα με παρεμβύσματα όπως στο παλιό σύστημα.
Το κενό απομονώνεται μέσα στο σύστημα κενού κάτω από τον πίνακα και έχει πολύ υψηλή δύναμη σύσφιξης.
Αυτή είναι μια πολύ νέα τεχνολογία που χρησιμοποιείται μόνο από την Ino Machinery.
Ο πίνακας σκουπίσματος χωρίζεται σε θαλάμους μικρότερων ζωνών σκουπίσματος.
Κάθε ζώνη ελέγχεται από μια 24V πνευματική βαλβίδα για να ανοίξει και να κλείσει.
Οι βαλβίδες αυτές ελέγχονται από τον ελεγκτή CNC, ανοίγουν και κλείνουν ανάλογα με το μέγεθος του πίνακα.
Σε σειρά XQ, το μηχάνημα αποφασίζει ποια ζώνη να ανοίξει και ποια ζώνη να κλείσει, χωρίς τον έλεγχο του χειριστή, έτσι ώστε ο πίνακας να είναι σφιγμένος τέλεια στο τραπέζι και δεν θα κινηθεί κατά τη διάρκεια της επεξεργασίας.
Χάρη στον αυτόματο μηχανισμό αλλαγής εργαλείων, υπάρχει ένα κομμάτι της ατράκτου 7.5 kW 24.000 rpm και ένα εργαλείο αλλαγής με 6 θέσεις, όταν η μηχανή πρέπει να χρησιμοποιήσει διαφορετικά εργαλεία, αλλάζει από τον διακόπτη εργαλείων.
Οι ακίδες αναφοράς κινούνται επίσης προς τα πάνω και προς τα κάτω ανάλογα με τη ροή εργασίας που ελέγχεται πλήρως από τον ελεγκτή CNC και είναι απαλλαγμένες από τον έλεγχο των χειριστών.
Στα μοντέλα διπλού σταθμού χρησιμοποιείται 8 καρφίτσες και στα μοντέλα ενιαίου σταθμού χρησιμοποιούνται 4 τεμάχια.
Ο απαγωγέας σκόνης είναι τοποθετημένος στον κινητήρα της ατράκτου, συλλέγοντας σχεδόν το 100% της σκόνης που προκαλείται από τον πίνακα και διατηρεί το μηχάνημα καθαρό.
Η επιφάνεια του πίνακα εμποδίζεται από τις γρατζουνιές που μπορεί να προκαλούνται από τη σκόνη που πέφτει στο πάνελ.

Διαστάσεις μηχανής

Διαστάσεις δικτύου: 4,900 X 2,430 X 2,400 χιλ.
Διαστάσεις συσκευασίας: 5,600 X 1,850 X 2,000 χιλ.
Βάρος: 2,500 Κιλά

Λογισμικό επεξεργασίας προφίλ

Λειτουργεί με ένα προσαρμοσμένο λογισμικό για την επεξεργασία πινάκων που σχεδιάζεται από την ομάδα λογισμικού “INO”.
Το πρόγραμμά μας που ονομάζεται CamBOX παρέχει μεγάλη ευκολία στην κατάρτιση των υπευθύνων στην εταιρεία στην επεξεργασία όλων των ειδών των πάνελ που χρησιμοποιούνται στην κατασκευαστική βιομηχανία. Λειτουργίες όπως η βελτιστοποίηση κατεργασίας, η βελτιστοποίηση της διαδρομής εργαλείων, η βελτιστοποίηση των κομματιών απορριμμάτων και ο προσδιορισμός των διαδρομών εργαλείων μπορούν να γίνουν μέσω του CamBOX με απευθείας εισαγωγή των σχεδίων DXF των πάνελ στη διεπαφή λογισμικού και τον προσδιορισμό των διαφορετικών τύπων γραμμών κατεργασίας στα πάνελ ως διαφορετικά επίπεδα.
Με την εισαγωγή των μεγεθών των τεμαχίων αποβλήτων στην παραγωγή, μπορεί να δημιουργηθεί ένας κατάλογος βελτιστοποίησης με όλα τα τεμάχια αποβλήτων να περιλαμβάνονται, αν είναι απαραίτητο.
Οι ειδικές μακροεντολές για το σύνθετο πάνελ, HPL (Compact Laminate) και τα φύλλα αλουμινίου είναι ήδη διαθέσιμα στην τυπική έκδοση.
Μπορείτε να δημιουργήσετε νέες μακροεντολές ανάλογα με τις απαιτήσεις του πελάτη. Όχι μόνο οι μακροεντολές, αλλά και τα κουμπιά, η αναγνώριση του εργαλείου, ο προσανατολισμός της οθόνης και παρόμοια εργαλεία μπορούν να τροποποιηθούν για κάθε πελάτη σε περίπτωση ανάγκης.
Το CamBOX είναι μια εξαιρετική λύση για την επεξεργασία κάθε είδους πάνελ που είναι αφιερωμένο στην κατασκευαστική βιομηχανία.

Διαστάσεις μηχανικής κατεργασίας

Καθαρό μήκος επεξεργασίας: 4.000 / 4.500 mm.
Καθαρό πλάτος επεξεργασίας: 1,600 / 2,100 mm.
Καθαρό ύψος επεξεργασίας: 300 mm.

Κύριο σώμα

Ηλεκτροσυγκολλημένη δομή χάλυβα κανονικοποιημένη με θερμική επεξεργασία. Το κύριο σώμα της μηχανής επεξεργάζεται στο κέντρο κατεργασίας χάλυβα CNC 5 αξόνων.
Όλο το σώμα είναι βαμμένο με επικάλυψη σκόνης.
Ως επί το πλείστον όλα τα μηχανικά κομμάτια είναι χυμένα και επεξεργασμένα στη μηχανή στα δικά μας κέντρα κατεργασίας cnc. Κατά τη διάρκεια της σχεδιαστικής περιόδου η ομάδα σχεδιασμού μας δίνει προτεραιότητα στην ευκολία χρήσης των χειριστών και στην εργονομία των μηχανημάτων.
Δεν χρησιμοποιούμε μόνο χάλυβα και αλουμίνιο στη μηχανική δομή. αλλά χρησιμοποιούμε επίσης υαλοβάμβακα χυτά κομμάτια για να μειώσουμε το βάρος της γέφυρας κατεργασίας και να δώσουμε στη μηχανή μια πιο αισθητική εμφάνιση.

Άτρακτοι

Η άτρακτος έχει ισχύ 7,5 kW 24.000 rpm ISO 30 tooling και αυτόματο γεμιστήρα αλλαγής εργαλείων 6 θέσεων.
Χάρη στον αναστροφέα συχνότητας είναι δυνατή η ρύθμιση των στροφών μεταξύ 0 και 24.000.

Περιοδικό Tool Changer

Περιοδικό γραμμικού τύπου τοποθετημένο κάτω από τη γέφυρα της μηχανής με 6 θέσεις με υποδοχές εργαλείων ISO 30 ή προαιρετικά HSK F-63.

Ηλεκτρικό κιβώτιο και τερματικό ελεγκτή

Το ηλεκτρικό κιβώτιο είναι τοποθετημένο μέσα στο σώμα της μηχανής και ψύχεται από έναν ηλεκτρικό ανεμιστήρα. Προαιρετικά είναι δυνατή η σύνδεση A/C στο κουτί των ηλεκτρικών. Το τερματικό ελεγκτή είναι συνδεδεμένο στο σώμα του μηχανήματος στην αριστερή πλευρά με 0-180 μοίρες περιστρεφόμενο βραχίονα και 0-180 μοίρες περιστρεφόμενη οθόνη για την ευκολία χρήσης του χειριστή. Στο τερματικό ελεγκτή, υπάρχουν πληκτρολόγιο, ποντίκι, τροχός και ένα σετ κουμπιών που αποτελείται από κουμπί on/off, κουμπί έναρξης, κουμπιά μετακίνησης άξονα, ρυθμιστή ανατροφοδότησης και κουμπί έκτακτης ανάγκης.

Χαρακτηριστικά Άξονα

· 2 κομμάτια X-Axis – servo motors + πλανητικό κιβώτιο ταχυτήτων – κινείται σε ελικοειδές rack και pinion που υποστηρίζεται από γραμμικούς οδηγούς.
Ταχύτητα άξονα 70 m./min.
· Υ- Άξονας – servo κινητήρας + πλανητικό κιβώτιο ταχυτήτων – κινείται σε ελικοειδές ράφι και pinion που υποστηρίζεται από γραμμικούς οδηγούς.
Ταχύτητα άξονα 60 m./min.
· Z- Άξονας – σερβοκινητήρας – κινείται σε κοχλία με διάμετρο 25 mm και 25 βήματος που ρυθμίζεται από τη σύζευξη 1/1 αναλογία.
Ταχύτητα άξονα 25 m./min.

Βασικός εξοπλισμός

Σύστημα εξαγωγής σκόνης με το χάλυβα και τους σωλήνες σιλικονοποίησης.
Τραπέζι κενού με αντλία κενού 305 m3.
Αυτόματος προσδιορισμός του θαλάμου κενού μέσω του CNC.
7,5 kw 24.000 rpm ISO 30 υψηλής ταχύτητας περιστροφής έχει ένα αυτόματο κιβώτιο αλλαγής εργαλείων με 6 θέσεις που τοποθετούνται κάτω από τη γέφυρα.
Αυτόματη λειτουργία καρφίτσες αναφοράς 4 κομμάτια.
3D CAD-CAM λογισμικό CamBOX.
Αυτόματη συσκευή μέτρησης μήκους εργαλείου.
Πίνακας αφής 15,6» Υπολογιστής Intel με άδεια χρήσης Windows10.

Προαιρετικά αξεσουάρ

Σπρέι σπρέι σύστημα ψυκτικού υγρού.
Μονάδα κλιματισμού.
8.5 kW 24.000 rpm HSK F-63 υποδοχές εργαλείων.
Επιπλέον αντλία κενού.
