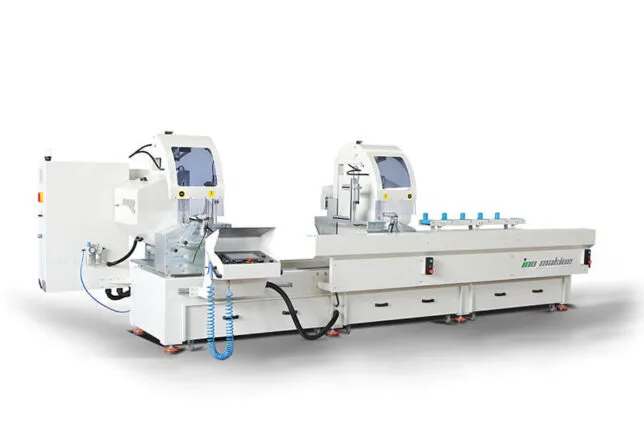

AS 424 40 Εξωτερικό ανακλινόμενο διπλό φαλτσοπρίονο
Ιδιότητες προϊόντος
Διπλογραφικό πριόνι με πριονολεπίδες 500 mm. προσαρμοσμένο για προφίλ αλουμινίου.
Δεύτερη κεφαλή που κινείται σε γραμμικούς οδηγούς μέσω σχαρών&pinion και σερβομονάδων.
Και οι δύο κεφαλές που παίρνουν κλίση έξω από 45 και 90 μοίρες πνευματικά και όλα μεταξύ των μοιρών από 22,5 έξω σε 90 μοίρες ρυθμίζονται χειροκίνητα.
Χάρη στο σταθερό μεταφορέα κυλίνδρου που τοποθετείται στη δευτερεύουσα κεφαλή και τα χειροκίνητα στηρίγματα, τα προφίλ τοποθετούνται στο μηχάνημα εύκολα και κόβονται τέλεια.
Λογισμικό επεξεργασίας προφίλ
Το μηχάνημα ελέγχεται μέσω PLC και μια οθόνη αφής των 10,2 “.
Η τέμνουσα διάσταση και οι τέμνοντες βαθμοί εισάγονται στο μηχάνημα χρησιμοποιώντας αυτήν τη διεπαφή ελεγκτή που είναι διαθέσιμη σε 8 διαφορετικές γλώσσες.
Είναι δυνατόν να εισάγετε μια λίστα κοπής στο μηχάνημα χειροκίνητα ή είναι επίσης δυνατό να φορτώσετε λίστες κοπής μέσω USB drive ή σύνδεσης LAN.
Με αυτόν τον τρόπο το μηχάνημα μπορεί να εισάγει οποιαδήποτε δεδομένα από οποιοδήποτε λογισμικό παραγωγής παραθύρων.
Χάρη στο αποκλειστικό λογισμικό του INO, το μηχάνημα μπορεί να διαβάσει όλα τα είδη αρχείων .csv ή .txt και να παράγει ετικέτες για κάθε κομμάτι κοπής.
Στη συνέχεια, αυτές οι ετικέτες διαβάζονται από τον αναγνώστη barcode του κέντρου κατεργασίας CNC και όλες οι λειτουργίες δρομολόγησης προσδιορίζονται χωρίς τη χρήση λογισμικού σχεδίασης.
Διαστάσεις μηχανικής κατεργασίας
Το καθαρό μήκος κοπής της μηχανής είναι 4.000 mm., με την υποστήριξη λογισμικού είναι δυνατόν να κοπεί μέχρι 8.000 mm. Μέγεθος πριονιού: 500 mm. Το καθαρό ύψος κοπής είναι 300 mm, το καθαρό πλάτος κοπής είναι 165 mm. Ελάχιστη τομή σε 90 μοίρες με ταυτόχρονη κοπή και των δύο κεφαλών: 619 mm.
Ελάχιστη κοπή σε 45 μοίρες με τα δύο κεφάλια ταυτόχρονα – για 60 mm του ύψους προφίλ: 739 mm.
Ελάχιστη κοπή σε 45 μοίρες με σύντομης κοπής κομματιών – για 60 mm του ύψους προφίλ: 540 mm.
Κύριο σώμα
Ηλεκτροσυγκολλημένη δομή χάλυβα κανονικοποιημένη με θερμική επεξεργασία.
Το κύριο σώμα της μηχανής επεξεργάζεται στο κέντρο κατεργασίας χάλυβα CNC 5 αξόνων.
Όλο το σώμα είναι βαμμένο με επικάλυψη σκόνης.
Ως επί το πλείστον όλα τα μηχανικά κομμάτια είναι χυμένα και επεξεργασμένα στη μηχανή στα δικά μας κέντρα κατεργασίας CNC.
Κατά τη διάρκεια της σχεδιαστικής περιόδου η ομάδα σχεδιασμού μας δίνει προτεραιότητα στην ευκολία χρήσης των χειριστών και στην εργονομία των μηχανημάτων.
Δεν χρησιμοποιούμε μόνο χάλυβα και αλουμίνιο στη μηχανική δομή. αλλά χρησιμοποιούμε επίσης υαλοβάμβακα χυτά κομμάτια για να μειώσουμε το βάρος της γέφυρας κατεργασίας και να δώσουμε στη μηχανή μια πιο αισθητική εμφάνιση.
Ηλεκτρικό κιβώτιο και τερματικό ελεγκτή
Το ηλεκτρικό κιβώτιο συγκολλάται στην αρχή του σώματος της μηχανής.
Το τερματικό ελεγκτή είναι επίσης συνδεδεμένο στο μηχάνημα και είναι κινητό σύμφωνα με την ευκολία χρήσης.
Ο χειριστής μπορεί να φτάσει σε όλα τα κουμπιά, τον πίνακα αφής και να τοποθετήσει το προφίλ στέκεται κοντά στον ακροδέκτη ελεγκτή.
Βασικός εξοπλισμός
2 τεμάχια πριονίδια 500 mm.
Αυτόματη μετακίνηση καλύψεων ασφαλείας.
45-90 πνευματικά μέσα σε ανακλινόμενες κεφαλές κοπής.
2 τεμάχια οριζόντια προφίλ σφιγκτήρα έμβολα.
Χειροκίνητη υποστήριξη 1 κομμάτι.
Εκτεταμένη κοπή για κοπή μεγαλύτερη από 4 μέτρα προφίλ. · κύλινδρος μεταφοράς στην κινητή κεφαλή.
Οθόνη αφής HDMI 10,2″.
Σπρέι σπρέι σύστημα ψυκτικού υγρού.
Χειροκίνητος προγραμματισμός αποκομμένης λίστας.
Εισαγωγή δεδομένων μέσω USB.
Προαιρετικά αξεσουάρ
Αυτόματο σύστημα μέτρησης ύψους προφίλ.
2 τεμάχια κάθετα πιστόνια σύσφιξης.
Μονάδα κλιματισμού.
Αυτόματη κοπή τροφοδοσίας για τα διακοσμητικά γωνιών.
Κύλινδρος μεταφοράς στην αριστερή πλευρά της μηχανής.
Ελεγκτής υπολογιστή αφής 15,6».
Εκτυπωτής ετικετών.
Εισαγωγή δεδομένων από το λογισμικό κατασκευής παραθύρων.
Σύνδεση LAN για εισαγωγή δεδομένων.”
Σχετικά προϊόντα
Εμφάνιση Δλων
CNC
ΤΕΧΝΟΛΟΓΙΑ
ΕΠΕΞΕΡΓΑΣΙΑ
κατεργασία προφίλ CNC
INO Μηχανήματα, Κατασκευάζει CNC Κέντρα Κατεργασίας που μπορούν να εκτελέσουν κατεργασία σε προφίλ αλουμινίου, σύνθετα πάνελ αλουμινίου και πλάκες αλουμινίου.

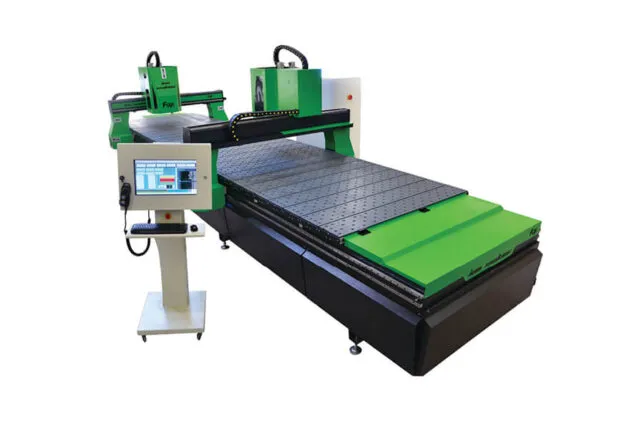

Ανακαλύπτωεπεξεργασία πάνελ CNC
