TESLA 36 Εσωτερικά Εξωτερικά Ανακλινόμενο Διπλό Φαλτσοπρίονο

Ιδιότητες προϊόντος

Διπλό Miter Saw με 600 mm πριονίδια και 6 μέτρα μήκος κοπής? προσαρμοσμένο για προφίλ αλουμινίου.
Δεύτερη κεφαλή που κινείται σε γραμμικούς οδηγούς μέσω σχαρών&pinion και σερβομονάδων.
Και οι δύο κεφαλές που έχουν κλίση μέσα σε 45 προς τα έξω 22,5 και 90 μοίρες όλες μεταξύ τους ρυθμίζονται ηλεκτρονικά μέσω σερβοκινητήρων και αρμονικών μειωτών.
Η προηγμένη τεχνολογία μειωτήρα που χρησιμοποιούμε σε αυτόν τον μηχανισμό επιτρέπει στους σερβοκινητήρες να λειτουργούν με μηδενική αντίδραση και να διατηρούν την πιο ακριβή γωνιακή ρύθμιση.
Χάρη στο σταθερό μεταφορέα κυλίνδρου που τοποθετείται στη δευτερεύουσα κεφαλή και τα χειροκίνητα στηρίγματα, τα προφίλ τοποθετούνται στο μηχάνημα εύκολα και κόβονται τέλεια.

Διαστάσεις μηχανής

Καθαρή διάσταση: 7,350 X 1,865 X 1,920 χιλ.
Διαστάσεις συσκευασίας: 7,950 X 2,200 X 2,100 χιλ.
Βάρος: 2,200 κιλά

Λογισμικό επεξεργασίας προφίλ

Το μηχάνημα ελέγχεται μέσω CNC Controller και PC πίνακα αφής 15.6 “.
Η τέμνουσα διάσταση και οι τέμνοντες βαθμοί εισάγονται στο μηχάνημα χρησιμοποιώντας αυτήν τη διεπαφή ελεγκτή που είναι διαθέσιμη σε 8 διαφορετικές γλώσσες.
Καθώς η γεωμετρία της τομής αλλάζει ανάλογα με το ύψος του προφίλ ενώ κόβεται και με τις δύο κεφαλές κεκλιμένες μέσα και έξω, οι σύνθετοι τριγωνομετρικοί τύποι λειτουργούν τέλεια χάρη στον ελεγκτή CNC.
Είναι δυνατόν να εισάγετε μια λίστα κοπής στο μηχάνημα χειροκίνητα ή είναι επίσης δυνατό να φορτώσετε λίστες κοπής μέσω USB drive ή σύνδεσης LAN.
Με αυτόν τον τρόπο το μηχάνημα μπορεί να εισάγει οποιαδήποτε δεδομένα από οποιοδήποτε λογισμικό παραγωγής παραθύρων.
Χάρη στο αποκλειστικό λογισμικό του INO, το μηχάνημα μπορεί να διαβάσει όλα τα είδη αρχείων .csv ή .txt και να παράγει ετικέτες για κάθε κομμάτι κοπής.
Στη συνέχεια, αυτές οι ετικέτες διαβάζονται από τον αναγνώστη barcode του κέντρου κατεργασίας CNC και όλες οι λειτουργίες δρομολόγησης προσδιορίζονται χωρίς τη χρήση λογισμικού σχεδίασης.
Σε αυτό το είδος CNC Controller είναι δυνατόν να συνδεθεί με τη μηχανή μέσω σύνδεσης στο διαδίκτυο και να αντιμετωπίσετε εύκολα.

Διαστάσεις μηχανικής κατεργασίας

Το καθαρό μήκος κοπής του μηχανήματος είναι 6.000 mm., με την υποστήριξη λογισμικού είναι δυνατόν να κοπεί μέχρι 12.000 mm. Μέγεθος πριονιού: 600 mm.
Το καθαρό ύψος κοπής είναι 325 mm, το καθαρό πλάτος κοπής είναι 222 mm.
Ελάχιστη τομή σε 90 μοίρες με ταυτόχρονη κοπή και των δύο κεφαλών: 609 mm.
Ελάχιστη τομή σε 45 μοίρες με κλίση προς τα έξω και τα δύο κεφάλια ταυτόχρονα – για 60 mm ύψους προφίλ: 650 mm.
Ελάχιστη τομή σε 45 μοίρες με κλίση στο εσωτερικό και ταυτόχρονα με τις δύο κεφαλές: 776 mm.
Ελάχιστη κοπή σε 45 μοίρες με σύντομης κοπής κομματιών: 386 mm.

Κύριο σώμα

Ηλεκτροσυγκολλημένη δομή χάλυβα κανονικοποιημένη με θερμική επεξεργασία.
Το κύριο σώμα της μηχανής επεξεργάζεται στο κέντρο κατεργασίας χάλυβα CNC 5 αξόνων.
Όλο το σώμα είναι βαμμένο με επικάλυψη σκόνης.
Ως επί το πλείστον όλα τα μηχανικά κομμάτια είναι χυμένα και επεξεργασμένα στη μηχανή στα δικά μας κέντρα κατεργασίας CNC.
Κατά τη διάρκεια της περιόδου σχεδιασμού η ομάδα σχεδιασμού μας δίνει προτεραιότητα στους χειριστές στη χρήση και στην εργονομία των μηχανημάτων.
Δεν χρησιμοποιούμε μόνο χάλυβα και αλουμίνιο στη μηχανική δομή. αλλά χρησιμοποιούμε επίσης υαλοβάμβακα χυτά κομμάτια για να μειώσουμε το βάρος της γέφυρας κατεργασίας και να δώσουμε στη μηχανή μια πιο αισθητική εμφάνιση.

Άτρακτοι

3,0 kW 2.800 rpm κινητήρες πριονωτό blade.

Ηλεκτρικό κιβώτιο και τερματικό ελεγκτή

Το ηλεκτρικό κιβώτιο συγκολλάται στην αρχή του σώματος της μηχανής.
Το τερματικό ελεγκτή είναι επίσης συνδεδεμένο στο μηχάνημα και είναι κινητό σύμφωνα με την ευκολία χρήσης.
Ο χειριστής μπορεί να φτάσει σε όλα τα κουμπιά, τον πίνακα αφής και να τοποθετήσει το προφίλ στέκεται κοντά στον ακροδέκτη ελεγκτή.

Χαρακτηριστικά Άξονα

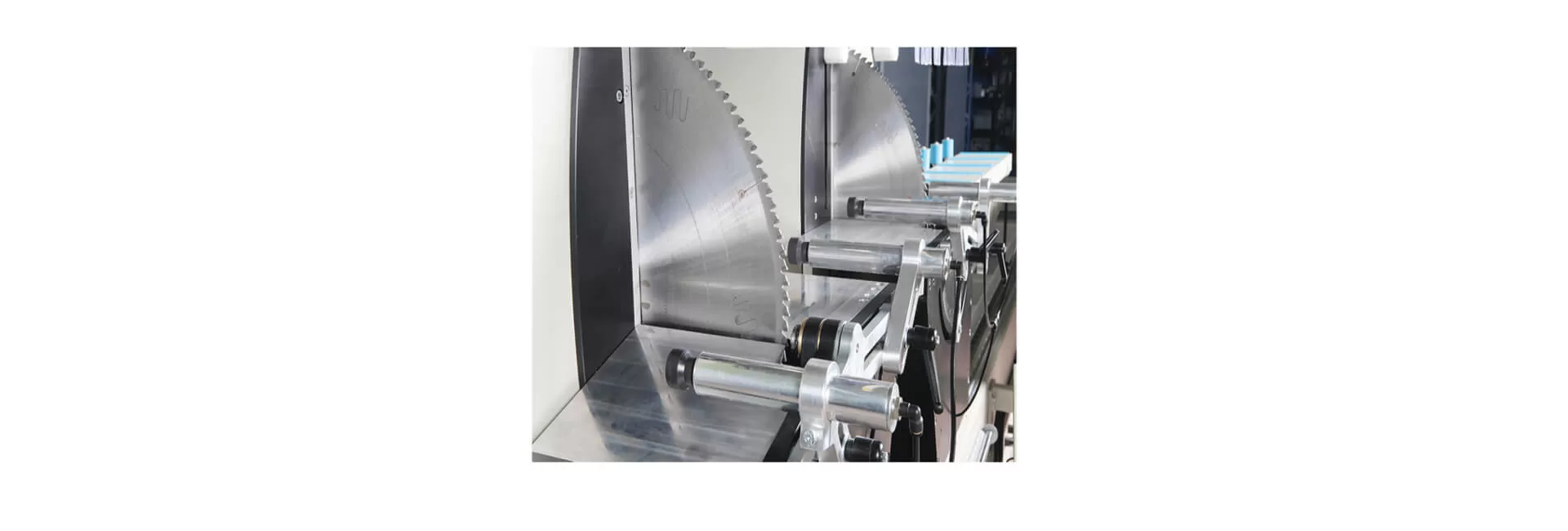

Η δεύτερη κεφαλή κινείται σε γραμμικούς οδηγούς με το ράφι & το σερβοκινητήρα με μειωτή για να διατηρήσει την ακρίβεια 0.1 mm.
Και οι δύο κεφαλές έχουν κλίση μέσα και έξω μέσω σερβοκινητήρων, σερβομηχανισμών και αρμονικών/ρομποτικών μειωτών.

Βασικός εξοπλισμός

2 τεμάχια πριονίδια 600 mm.
Αυτόματη μετακίνηση καλύψεων ασφαλείας.
22.5-135 ηλεκτρονικά μέσα και έξω από τις ανακλινόμενες κεφαλές κοπής.
2 τεμάχια οριζόντια προφίλ σφιγκτήρα έμβολα.
Χειροκίνητη υποστήριξη 1 κομμάτι.
Εκτεταμένη κοπή για κοπή μεγαλύτερη από 4 μέτρα προφίλ.
Κύλινδρος μεταφοράς στην κινητή κεφαλή.
Υπολογιστής αφής 15,6» με λειτουργικό σύστημα Intel i3 και Windows10.
Σπρέι σπρέι σύστημα ψυκτικού υγρού.
Χειροκίνητος προγραμματισμός αποκομμένης λίστας.
Εισαγωγή δεδομένων μέσω USB.
Εισαγωγή δεδομένων μέσω σύνδεσης ασύρματου δικτύου.

Προαιρετικά αξεσουάρ

2 τεμάχια κάθετα πιστόνια σύσφιξης.
Μονάδα κλιματισμού.
Αυτόματη κοπή τροφοδοσίας για τα διακοσμητικά γωνιών.
Κύλινδρος μεταφοράς στην αριστερή πλευρά της μηχανής.
Εκτυπωτής ετικετών.
Εισαγωγή δεδομένων από το λογισμικό κατασκευής παραθύρων.
Σύνδεση LAN για εισαγωγή δεδομένων.
Uni_Link Saw-Pilot λογισμικό για άμεση σύνδεση με τεχνολογίες αυτοματισμού.
